راهنمای کامل کدهای خطا در ماشینآلات سنگین و راهسازی
چرا ماشینآلات سنگین کد خطا نشون میدن؟ 🤔
تا چند سال پیش، ماشینآلات راهسازی بیشتر مکانیکی بودن. یه تراکتور یا بیل مکانیکی قدیمی رو با یه آچار و چند تا پیچ گوشتی میشد راه انداخت. اما امروزه قضیه فرق کرده.
بیل مکانیکیهای مدرن، لودرهای پیشرفته و حتی غلتکهای جادهسازی، پر از سنسور، ماژول الکترونیکی و صفحه نمایش دیجیتال هستن. این همه الکترونیک یه دلیل داره: کاهش مصرف سوخت، افزایش عمر مفید و جلوگیری از خرابیهای ناگهانی.
سیستم عیبیابی داخلی ماشین، دائماً همه چی رو چک میکنه. فشار روغن، دمای موتور، وضعیت فیلتر دوده، میزان AdBlue و کلی پارامتر دیگه. به محض اینکه چیزی از حالت نرمال خارج بشه، یه کد خطا روی صفحه ظاهر میشه.
💡 نکته مهم: این کدها دشمن تو نیستن! برعکس، اونا دوستن و دارن بهت میگن “هشدار! اگه به این موضوع بیتوجهی کنی، ممکنه فردا موتور ماشینت بزنه بالا!”
چه قدر این کدها مهم هستن؟ 📊
یه آمار جالب از تعمیرگاههای معتبر نشون میده:
- ۴۵٪ توقفهای ناگهانی، بخاطر نادیده گرفتن کدهای خطاست
- ۳۰۰٪ افزایش هزینه تعمیر، وقتی کدها رو جدی نگیری
- ۵ تا ۷ روز بیشتر موندن تو تعمیرگاه، بخاطر اشتباه در تشخیص
یعنی اگه امروز یه کد خطا رو نادیده بگیری، ممکنه ماه بعد مجبور شی هم هزینه سنگینتر بپردازی، هم هفتهها ماشینتو زمین بزاری.
ساختار کدهای خطا چطوریه؟ 🏗️
کدهای خطا تو ماشینآلات راهسازی، یه ساختار استاندارد دارن که براساس قانون جهانی SAE J2012 تعریف شده. هر کد از ۵ تا حرف و عدد تشکیل شده.
فرمت کلی کد: XYYYY
| قسمت | معنی | توضیح |
|---|---|---|
| حرف اول X | نوع سیستم | P = پیشرانه (موتور و گیربکس) B = بدنه و اتاقک C = شاسی و سیستمهای حرکتی U = ارتباطات الکترونیکی |
| رقم اول | نوع کد | ۰ = کد عمومی و استاندارد ۱ = کد اختصاصی سازنده |
| ارقام بعدی | محل دقیق خطا | شماره سنسور، شیر برقی یا مدار معیوب |
چند مثال واقعی:
- P0505: مشکل در سیستم دور آرام موتور
- P0171: مخلوط سوخت و هوا ضعیفه (احتمالاً هوا نشتی داره)
- CA559 (در کاترپیلار): فشار پایین سوخت
ابزار مورد نیاز برای خوندن کدها 🛠️
برای خوندن کدهای خطا، به یه دستگاه دیاگ نیاز داری:
دستگاههای عمومی
- کدخوانهای OBD-II: کار راهاندازن و کدهای پایه رو نشون میدن
- هزینه: سرمایهگذاری اولیه نیاز داره، اما برای کارهای روزمره مناسبه
دستگاههای اختصاصی هر برند
- VCADS Pro برای ولوو: اطلاعات کامل و دقیق
- SIS برای کاترپیلار: همه جزئیات فنی رو داره
- KOMTRAX برای کوماتسو: مخصوص ماشینآلات این برنده
💰 تحلیل اقتصادی: هزینه یه دستگاه دیاگ عمومی تو یه رنج قیمتی هست که با چند بار استفاده درست، خودش رو برمیگردونه. اگه چند تا ماشین داری، دستگاه اختصاصی هم سرمایهگذاری بلندمدت خوبیه. چون دقیقاً میدونی مشکل چیه و مجبور نیستی “کورمال کورمال” قطعه عوض کنی.
اولین نشانههای مشکل قبل از کد خطا ⚠️
قبل از اینکه کد خطا روی صفحه ظاهر بشه، ماشین بهت علامت میده. اگه این علامتها رو بشناسی، میتونی زودتر جلوی خرابی رو بگیری.
۱. چراغ چک (Check Engine) 🟡🔴
- چراغ نارنجی: یعنی یه جای کار میلنگه، ولی میتونی ادامه بدی تا برسی تعمیرگاه
- چراغ قرمز: ایست! فوری ماشین رو خاموش کن. یعنی مشکل جدیه
۲. کاهش قدرت موتور (Derate Mode) 📉
وقتی کامپیوتر ماشین یه خطای جدی میبینه، خودش قدرت رو کم میکنه تا موتور آسیب نبینه. معمولاً ۳۰ تا ۵۰٪ قدرت کم میشه. مثلاً تو کاترپیلار با کد CA559 (فشار پایین سوخت) این اتفاق میافته.
۳. روشن نشدن ماشین 🔑
بعضی کدهای خطا اجازه روشن شدن ماشین رو نمیدن. مثلاً تو بیلهای کاترپیلار:

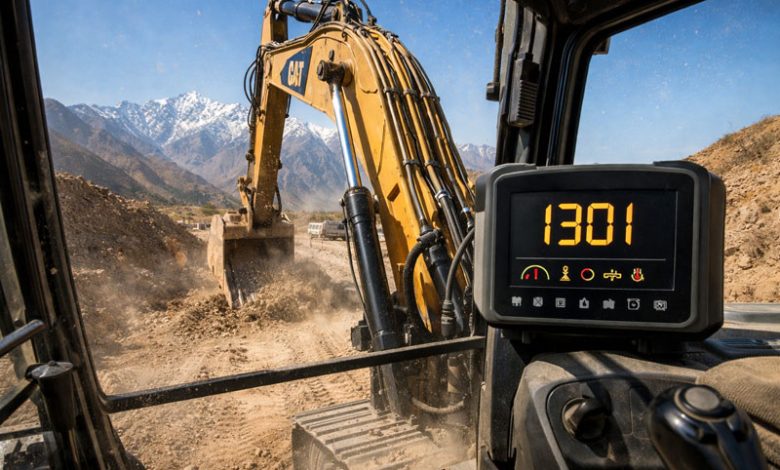

- کد ۱۳۰۱: فشار پایین روغن
- کد ۱۳۰۲: دمای بالای مایع خنککننده
این کار برای حفاظت از موهات انجام میشه.
۴. لرزش و عملکرد ناپایدار موتور 📳
تو بیلهای کوماتسو، کد E15 (مربوط به سنسورهای موتور) باعث میشه موتور وقتی زیر بار میره، نامنظم کار کنه و بلرزه.
۵. علائم فیزیکی 🔍
- نشت روغن یا مایعات
- صدای غیرعادی
- داغ شدن بیش از حد قطعات
✅ نکته مهم: همیشه به ماشینت گوش بده. اگه یه صدای جدید شنیدی یا یه لرزش عجیب حس کردی، احتمالاً چند روز بعد کد خطاش ظاهر میشه!
شایعترین دلایل بروز کدهای خطا 📋
تحلیل هزاران مورد تعمیراتی نشون میده که بیشتر کدهای خطا سه دلیل اصلی دارن:
۱. آلودگی و کیفیت پایین مایعات (۳۵٪ موارد) 💧
فیلتر DPF گرفته
تو ماشینآلاتی که استاندارد آلایندگی Stage IV و V دارن، فیلتر دوده (DPF) زودگیر میآد. علائم: کاهش قدرت، دمای بالای اگزوز و کد P204F.
🚛 تجربه اپراتور: “با لودر JCB تو یه پروژه خاکبرداری کار میکردم. بعد از چند روز کار سنگین، یهو ماشین بیحال شد و کد P204F اومد. تعمیرکار گفت AdBlue بیکیفیت زدی و سیستم SCR کریستال زده. مجبور شدم دو روز ماشین رو زمین بذارم!”
AdBlue آلوده
مخصوصاً تو ماشینآلات JCB این مشکل زیاده. کریستالهای اوره انژکتورها رو میبنده و کد P204F-9A ظاهر میشه. معمولاً وقتی AdBlue از جاهای نامطمئن میگیری، این اتفاق میافته.
آب تو سوخت
آب توی باک، سنسورهای فشار و دما رو از کار میندازه. تو کاترپیلار با کد CA559 خودش رو نشون میده.
۲. خرابی سنسورها و الکترونیک (۳۰٪ موارد) 🔌
سنسور NOx
تو JCB بعد از ۲۰۰۰ تا ۳۰۰۰ ساعت کار، سنسور NOx معمولاً خطا میده (کد P114D-00). دلیلش اینه که کابل سنسور نزدیک اگزوز داغه و آفتاب میخوره.
سنسور دور موتور
تو کاترپیلار با کد CA689 شناخته میشه. وقتی داغ میکنه، دیگه درست کار نمیکنه.
اتصالات و کلمپها
تو بیلهای بابکت، کد ۱۷۰۷ معمولاً بخاطر اتصالات شل یا زنگ زده استارت هست.
شیر برقی (سلونوئید)
تو کوماتسو، کدهای E202, E203, E204 نشوندهنده اتصال کوتاه تو سیمپیچهای شیرهای برقیه. معمولاً باید کل ماژول کنترل عوض بشه.
۳. مشکلات شبکه CAN-Bus (۲۰٪ موارد) 🌐
شبکه CAN مثل سیستم عصبی ماشینه. کدهای سری U (مثل U0100 که یعنی ارتباط با ECU قطع شده) وقتی میآد که:
- اتصالات خورده شده باشه
- سیمکشی آسیب دیده باشه
- نویز الکتریکی تو کابین باشه
تو ماشینآلاتی که تو محیطهای خیلی گرد و خاکی یا مرطوب کار میکنن، این مشکل بیشتر پیش میآد.
کدهای خطا تو برندهای مختلف 🏭
هر سازنده ماشینآلات سنگین، یه سیستم کدگذاری خودش داره. بیا ببینیم هر کدوم چطوریه:
۱. کاترپیلار (CAT) 🟡
کاترپیلار از سیستم سهبخشی MID/PID/FMI استفاده میکنه:
- MID (شناسه ماژول): نشون میده کدوم واحد کنترلی خطا داده
- MID 128 = واحد کنترل موتور
- MID 187 = واحد کنترل ماشین
- PID (شناسه پارامتر): مشخص میکنه کدوم سنسور یا پارامتر
- PID 45 = دور موتور
- FMI (نوع خطا): نوع مشکل رو میگه
- FMI 3 = ولتاژ بالا
- FMI 4 = ولتاژ پایین
- FMI 5 = مدار باز
کدهای رایج در CAT:
- ۱۳۰۱: فشار پایین روغن
- CA559: فشار پایین سوخت
- ۴۱۰۵-۴۱۰۷: اتصال کوتاه در شیرهای برقی
۲. جیسیبی (JCB) ⚫
JCB از کدهای ترکیبی حرف و عدد استفاده میکنه:
- E0301: ولتاژ تغذیه ECU مشکل داره
- P114D: مشکل سنسور NOx
- P204F: مشکل سیستم AdBlue
⚠️ هشدار: مدلهای ECO جیسیبی بین سالهای ۲۰۱۴ تا ۲۰۱۸، بیشترین مشکل رو با سیستم آدبلو و فیلتر دوده دارن. اگه یکی از این مدلا رو داری، بیشتر مراقب باش!
۳. کوماتسو (Komatsu) 🔵
کوماتسو سیستم KOMTRAX رو داره که هم تلهمتری داره، هم کدهای عیبیابی:
- سری E01-E09: مشکلات سیستم HYPER
- E15: سنسورهای موتور
- CA428: سنسور دمای روغن
- سری E202-E208: اتصال کوتاه در شیرهای برقی
🚛 تجربه اپراتور: “بیل PC200-7 داشتم. هر ۲۰۰ ساعت یه بار روغن هیدرولیک عوض میکردم. یه مدل دیدم شیرهای برقی درست کار نمیکنن و کد E202 میاد. تعمیرکار گفت اگه فیلترها رو سر موقع عوض نمیکردی، آلودگی رفته تو شیرها!”
۴. ولوو (Volvo) 💚
ولوو از سیستم مشابه کاترپیلار با شناسههای PPID و PSID استفاده میکنه:
- MID 187: مشکل ارتباط با ماژول V-ECU (معمولاً بخاطر خوردگی اتصالات)
- E360: داغ شدن موتور D12C
- E360-1 = هشدار
- E360-2 = کاهش قدرت
- E360-3 = خاموش شدن کامل
💡 پیشنهاد ویژه: برای عیبیابی ولوو، نرمافزار VCADS Pro لازمه. دستگاههای معمولی همه پارامترها رو نشون نمیدن. قبل از خرید دستگاه دیاگ، حتماً ببین با ماشینت سازگاره یا نه.
جدول مقایسه سیستم کدهای خطا در برندهای مختلف 📊
| برند | سیستم کدگذاری | ابزار دیاگ | کدهای رایج |
|---|---|---|---|
| کاترپیلار 🟡 | MID/PID/FMI | SIS | 1301, CA559 |
| کوماتسو 🔵 | E + عدد / CA | KOMTRAX | E15, CA428 |
| جیسیبی ⚫ | حرف + عدد | JCB Diagnostic | P204F, P114D |
| ولوو 💚 | MID/PPID | VCADS Pro | MID 187, E360 |
| هیوندای ⚪ | سادهتر | G-Scan | متنوع |
چطور یه عیبیابی حرفهای انجام بدیم؟ 🧰
اگه کد خطایی ظاهر شد، این مراحل رو به ترتیب انجام بده:
مرحله ۱: خوندن کدها 📖
دستگاه دیاگ رو وصل کن و همه کدها رو بخون. هم کدهای فعال (همین الان مشکل دارن) هم کدهای تاریخی (قبلاً بودن). کدهای تاریخی نشون میدن مشکل قبلاً هم بوده یا نه.
حتماً از قابلیت Freeze Frame استفاده کن. این قابلیت نشون میده موقع بروز خطا، شرایط چطور بوده (دما، بار موتور، دور موتور). این اطلاعات خیلی کمک میکنه.
مرحله ۲: بازدید فیزیکی 🔍
حالا برو سراغ قطعاتی که کد میگه:
- اگه کد مربوط به یه سنسوره، اتصالاتش رو چک کن (خورده شده؟ شل شده؟ سیم پاره شده؟)
- اگه کد مربوط به سیستم هیدرولیکه، سطح روغن و فیلترها رو ببین
✅ نکته مهم: خیلی وقتا مشکل از خود سنسور نیست، بلکه از شرایطی هست که باعث شده سنسور اشتباه بخونه. مثلاً اگه روغن کم باشه، سنسور فشار روغن درست میگه کمه!
مرحله ۳: تحلیل پارامترهای لحظهای 📈
دستگاه دیاگ رو بذار روی حالت Live Data. ببین تو لحظه:
- فشار واقعی سوخت چقدره؟
- دمای اگزوز چند درجهست؟
- دور موتور چنده؟
اگه سنسور دما میگه ۹۵ درجه، ولی موتور سرده، یعنی سنسور یا سیمکشیش خرابه.
مرحله ۴: تست زیر بار 💪
بعضی خطاها فقط وقتی ماشین کار میکنه ظاهر میشن. ماشین رو راه بنداز و باهاش کار کن (با بیل بکن، بار بزن، حرکت کن). پارامترها رو زیر نظر بگیر.
مرحله ۵: پاک کردن کد و تست مجدد 🔄
بعد از تعمیر، کدها رو پاک کن و دوباره تست کن. اگه کد برنگشت، مشکل حل شده. اگه برگشت، جای دیگهای رو باید بگردی.
💰 تحلیل اقتصادی: هزینه یه عیبیابی حرفهای (همون دیاگ کامل) تو یه رنج قیمتی هست که نسبت به تعویض بیهدف قطعه، خیلی بهصرفهتره. چون با یکی دو ساعت کار کارشناسی، جلوی چند میلیون خرج اضافی رو میگیری.
برنامه پیشگیرانه؛ چطور از بروز خطا جلوگیری کنیم؟ 🛡️
بهترین تعمیر، اونیه که انجامش ندی! با یه برنامه منظم میتونی ۶۰ تا ۷۰٪ خطاها رو ریشهکن کنی.
چکلیست روزانه (هر ۵۰ ساعت کار) 📋
اپراتور محترم، هر روز صبح قبل از شروع کار:
- چراغهای پنل رو چک کن. باید همه بعد از روشن شدن خاموش بشن
- سطح روغن موتور رو ببین
- سطح آب رادیاتور رو چک کن
- سطح AdBlue رو نگاه کن
- اتصالات برقی زیر صندلی و نزدیک سنسورها رو یه نگاه بنداز (لق نباشن؟ زنگ نزدن؟)
- فیلتر هوا رو تمیز کن (اگه کارت تو محیط گرد و خاکیه)
⚠️ هشدار: کمبود مایعات، شایعترین دلیل کدهای خطاست. پنج دقیقه وقت بذاری، کلی دردسر رو کم میکنی!
سرویس ۲۵۰ ساعته (ماهانه) 🗓️
تعمیرکار باید:
- کدهای خطا رو بخونه و ثبت کنه
- فیلتر روغن و سوخت رو عوض کنه
- اتصالات برقی رو با اسپری تمیزکننده پاک کنه
- سنسورهای دما و فشار رو تست کنه (اگه کمی خطا دارن، بهتره الان عوض شن تا بعداً غافلگیرت نکنن)
سرویس ۵۰۰ ساعته (فصلی) 🌦️
- دیاگ کامل از همه ماژولها
- آپدیت نرمافزار ECM (سازندهها مرتب آپدیت میدن که باگها رو رفع کنه)
- بررسی سیمکشی شبکه CAN
- تست کامل سیستم AdBlue و DPF (انجام یه ریجنفورس اجباری)
سرویس فصلی (قبل و بعد پروژه) 🏗️
قبل از فصل کار:
- همه فیلترها رو عوض کن
- دیاگ کامل بزن و کدهای تاریخی رو پاک کن
- باتری و دینام رو چک کن
بعد از فصل کار:
- سیستم سوخت و AdBlue رو شستشو بده
- همه اتصالات برقی رو تمیز کن
- تاریخچه کدها رو ذخیره کن (برای پیشبینی خرابیهای آینده)
💰 تحلیل اقتصادی: هزینه سالیانه این برنامه پیشگیرانه، شاید به اندازه یه تعمیر ناگهانی هم نباشه. ولی میتونه جلوی ۵ تا ۱۰ تعمیر بزرگ رو بگیره. یعنی به ازای هر ۱۰۰۰ تومن بابت پیشگیری، ۵۰۰۰ تا ۱۰۰۰۰ تومن تو جیبت میمونه!
وقتی کد خطا ظاهر شد، چیکار کنیم؟ 🚨
ده دقیقه اول بعد از ظاهر شدن کد، خیلی مهمه. واکنش درست میتونه یه خرابی کوچیک رو از یه فاجعه بزرگ نجات بده.
کارهایی که باید فوری انجام بدی:
- ماشین رو خاموش کن 🛑
- اگه چراغ قرمز روشنه، دیگه کار نکن
- خطر آسیب به موتور ۸۰٪ بیشتر میشه اگه به هشدار بیتوجهی کنی
- کد رو دقیق یادداشت کن 📝
- از صفحه نمایش عکس بگیر
- یادداشت کن ماشین چی کار میکرد (بار میزد؟ تو سربالایی بود؟)
- دما و شرایط رو بنویس
- سطح مایعات رو چک کن 💧
- ۸۰٪ خطاها بخاطر کمبود یه مایعه (روغن، آب، سوخت، AdBlue)
- فیوزها رو ببین 🔌
- ماشین رو خاموش کن و فیوزهای مربوط به ماژولهای کنترلی رو چک کن
اگه کد موندگار بود:
❌ هرگز کد رو بدون تعمیر پاک نکن. این مثل این میمونه که دماسنج رو بشکنی که تب رو نبینی! مشکل باقی میمونه، فقط دیگه نمیبینیش.
✅ با تعمیرکار تماس بگیر. این اطلاعات رو آماده کن:
- مدل دقیق ماشین
- شماره سریال
- کد خطا
- تاریخچه سرویس
- شرایط موقع بروز خطا
کدهای خطای بحرانی که باید فوری ماشین رو بزنی کنار 🛑
بعضی کدها امان ندارن. اگه اینارو دیدی، بحث تمومه:
| کد | برند | معنی | خطر |
|---|---|---|---|
| ۱۳۰۱ | کاترپیلار | فشار پایین روغن | گیر کردن موتور (هزینه تعمیر: خیلی بالا) |
| P204F-9A | جیسیبی | خطای بحرانی AdBlue | قفل شدن ماشین و خرابی کل سیستم |
| E360(3) | ولوو | داغ شدن بحرانی | سوختن سرسیلندر |
| CA559 | کاترپیلار | فشار پایین سوخت | آسیب پمپ انژکتور |
⚠️ هشدار: اینارو که دیدی، بحث نداره. ماشین رو خاموش کن و با تریلی ببر تعمیرگاه. هزینه توقف، همیشه از هزینه تعمیر موتور کمتره.
سوالات رایج ❓
✅ درست: کد خطا رو جدی بگیر و زودتر جلوی خرابی رو بگیر
❌ غلط: کد خطا رو نادیده بگیر و به کار ادامه بده
📝 توضیح: کدهای خطا مثل تبسنج عمل میکنن. اگه تب داری، باید علتش رو پیدا کنی، نه اینکه دماسنج رو بشکنی!
✅ درست: برای عیبیابی از دستگاه مناسب استفاده کن
❌ غلط: با حدس و گمان قطعه عوض کن
📝 توضیح: تعویض قطعه بدون دیاگ، مثل تیراندازی تو تاریکیست. ممکنه به هدف بخوری، ولی احتمال خطا خیلی بالاست و هزینه اضافی به بار میآد.
✅ درست: سرویس دورهای رو جدی بگیر
❌ غلط: تا خرابی صبر کن
📝 توضیح: ماشینآلات امروزی مثل بدن انسان هستن. چکاپ دورهای جلوی خیلی از بیماریها رو میگیره.
نتیجهگیری 🎯
کدهای خطا در ماشینآلات سنگین، دشمن تو نیستن. اونا در واقع دستیاران هوشمندی هستن که بهت میگن “یه جای کار میلنگه، زودتر بیا درستش کن”.
اگه به این کدها توجه کنی و درست واکنش نشون بدی:
- ۶۰ تا ۷۰٪ از خرابیهای ناگهانی جلوگیری میکنی
- ۳۰۰٪ هزینه تعمیرات رو کاهش میدی
- ماشینت کلی بیشتر عمر میکنه
یادت باشه:
- همیشه سطح مایعات رو چک کن
- به چراغهای هشدار توجه کن
- سرویس دورهای رو فراموش نکن
- اگه کد بحرانی دیدی، بیدرنگ ماشین رو خاموش کن
